Explorando Reatores Anaeróbios com Simulação Computacional CFD

Reatores Anaeróbios e Dinâmica de Fluidos Computacional - CFD

Descubra como é possível visualizar o invisível dentro dos biodigestores

Por Heleno Quevedo de Lima,

1) Introdução

Inspirando jovens sobre o potencial da engenharia

Você já imaginou como um tema complexo pode se tornar fascinante quando o conectamos com algo que está presente em nosso dia a dia, como o lixo orgânico, a energia que usamos ou o ar que respiramos?

A série Biogás nas Escolas foi criada justamente para isso: transformar o aprendizado em uma experiência conectada com o mundo real e com os grandes desafios do nosso tempo.

Hoje, vamos falar sobre um assunto que parece complicado à primeira vista, mas que pode despertar um enorme interesse por matemática, física, química, biologia, computação e, claro, engenharia. Estamos falando da Dinâmica de Fluidos Computacional, ou simplemente CFD (do inglês Computational Fluid Dynamics).

Mas não se assuste com o nome difícil mesmo. CFD é uma ferramenta científica e tecnológica que permite ver o invisível: como os fluidos  (líquidos, gases e até partículas sólidas) se comportam dentro de um equipamento. No nosso caso, dentro de um biodigestor, que nada mais é do que um reator usado para transformar substratos orgânicos (resíduos ou culturas energéticas) em biogás e biofertilizante.

E por que isso é importante?

Porque entender como o fluido (a mistura de água, resíduos, micro-organismos e gases), a transferência de calor, a dispersão de gases, entre outros parâmetros estão ocorrendo no interior do biodigestor ajuda os engenheiros e cientistas a melhorar o design, aumentar a produção de energia renovável, reduzir desperdício e evitar falhas no processo, principalmente em biodigestores em escala industrial.

Dinâmica de Fluidos Computacional (CFD) é, portanto, uma ponte entre muitas áreas do conhecimento. Para criar uma simulação com CFD, usamos modelos matemáticos, conceitos da física dos fluidos, química das reações, biologia dos micro-organismos, além de programas de computador bem avançados. Parece muito? Sim, é uma área de alto nível. Mas o mais legal é que qualquer pessoa curiosa, interessada e bem orientada pode começar a aprender sobre isso desde cedo!

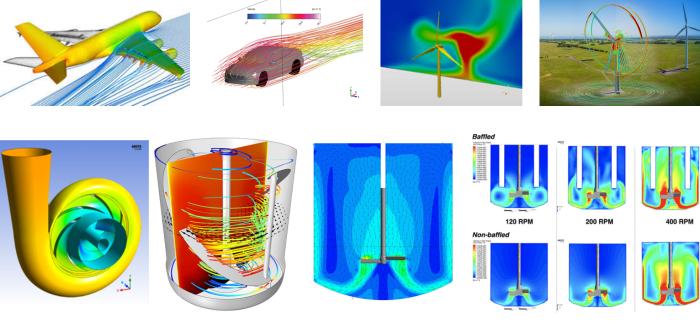

Figura 1 - Exemplos de aplicação da modelagem e simulação com Computational Fluid Dynamics - CFD.

Na escola, quando resolvemos problemas de matemática, fazemos experiências com líquidos, estudamos o ciclo do carbono ou falamos sobre sustentabilidade, estamos construindo a base para entender conceitos complexos como a CFD. E mais: ao conectar essas disciplinas com algo real, como a produção de biogás, despertamos vocações, criamos soluções e formamos cidadãos mais conscientes e preparados para os desafios do futuro.

Neste episódio, vamos explorar um pouco mais sobre o que é a CFD, como funciona, e como está sendo usada para tornar os reatores de biogás mais eficientes. Se você é aluno (a) ou professor (a), aproveite essa leitura como um convite: venha ver como a ciência pode ser divertida, conectada e transformadora.


2) Introdução à Dinâmica de Fluidos Computacional (CFD) aplicado em reatores anaeróbios

A Dinâmica de Fluidos Computacional (CFD) é um ramo da mecânica dos fluidos que utiliza métodos numéricos e algoritmos para resolver e analisar problemas que envolvem fluxos de fluidos. Em essência, a CFD permite simular o comportamento de líquidos e gases em diversas condições, fornecendo insights detalhados sobre velocidade, pressão, temperatura e outras propriedades do fluido. Essa ferramenta poderosa é amplamente aplicada em diversas áreas da engenharia, desde o design de aeronaves e automóveis até a otimização de processos industriais e sistemas ambientais.

O princípio fundamental da CFD reside na discretização das equações de Navier-Stokes, que governam o movimento dos fluidos. Essas equações diferenciais parciais são complexas e, na maioria dos casos, não possuem soluções analíticas. A CFD as transforma em um sistema de equações algébricas que podem ser resolvidas numericamente por computadores. O processo envolve a criação de uma malha (grid) que divide o domínio do fluido em pequenos volumes (células), onde as equações são resolvidas para cada célula. A precisão dos resultados da simulação depende diretamente da qualidade da malha e dos modelos físicos e numéricos empregados.

3) Aplicação da CFD em reatores anaeróbios para produção de biogás

A produção de biogás a partir da digestão anaeróbia de resíduos orgânicos é uma tecnologia promissora para a geração de energia renovável e o tratamento de efluentes. No entanto, a eficiência desse processo é fortemente influenciada pela hidrodinâmica e pelas condições internas dos reatores anaeróbios. É aqui que a CFD se torna uma ferramenta indispensável.

Reatores anaeróbios, como os reatores UASB (Upflow Anaerobic Sludge Blanket), reatores de leito fluidizado, reatores de mistura completa (CSTR) e biodigestores lagoa coberta (BLC), dependem de um contato eficiente entre o substrato (material orgânico), os micro-organismos e o biogás produzido. A mistura inadequada pode levar à formação de zonas mortas (regiões com baixo ou nenhum fluxo), acúmulo de sólidos, estratificação de temperatura e pH, e consequentemente, à redução da produção de biogás e à instabilidade do processo.

A CFD permite simular o fluxo multifásico (líquido, sólido e gás) dentro desses reatores, visualizando e quantificando parâmetros cruciais como:

• Padrões de fluxo: identificação de regiões de recirculação, estagnação e curtos-circuitos.
• Velocidade e distribuição de cisalhamento: análise da intensidade da mistura e do impacto nas comunidades microbianas.
• Transferência de massa e calor: avaliação da distribuição de nutrientes, produtos e temperatura, que são vitais para a atividade microbiana.
• Formação e ascensão de bolhas de biogás: compreensão de como o biogás gerado afeta a hidrodinâmica e a mistura.

Ao simular esses fenômenos, a CFD possibilita a otimização do design do reator, da configuração dos sistemas de entrada e saída, e dos métodos de mistura (mecânica, gasosa ou hidráulica). Isso resulta em reatores mais eficientes, com maior produção de biogás, menor tempo de retenção hidráulica e maior estabilidade operacional.

4) Roteiro para estudantes: Como começar com CFD aplicado do estudo da produção de biogás

Para estudantes e profissionais que desejam atuar com CFD na área de biogás, um roteiro estruturado pode facilitar o aprendizado e a aplicação:

• Fundamentos de Mecânica dos Fluidos e Transferência de Calor: É essencial ter uma base sólida nesses conceitos. Revise os princípios de conservação de massa, momento e energia, bem como os diferentes regimes de fluxo (laminar e turbulento).
• Conceitos Básicos de CFD: Entenda os métodos numéricos (volumes finitos, elementos finitos), a discretização de equações, os modelos de turbulência (exemplo k-epsilon e k-omega) e a importância da malha computacional.
• Processos de Digestão Anaeróbia e Modelagem de Reatores: Aprofunde-se na biologia e química da digestão anaeróbia, compreendendo as fases do processo, os micro-organismos envolvidos e os fatores que afetam a produção de biogás (pH, temperatura, carga orgânica). Estude os diferentes tipos de reatores (UASB, CSTR, leito fixo, BLC) e suas características hidrodinâmicas. Compreenda como as equações de transporte de espécies e as reações bioquímicas podem ser acopladas aos modelos de CFD.
• Softwares de CFD: Familiarize-se com softwares comerciais e de código aberto. Comece com tutoriais e exemplos simples para entender a interface e o fluxo de trabalho. Os softwares mais recomendados incluem:
  • CFDTool - MATLAB OpenFOAM and CFD Fluid Dynamics Toolbox: para modelagem e simulação de escoamentos de fluidos com transferência de calor acoplada.
  • ANSYS Fluent: Conhecido por sua robustez e vasta gama de modelos físicos. É uma escolha popular na indústria e academia.
  • OpenFOAM: Uma plataforma de código aberto altamente flexível, ideal para pesquisa e desenvolvimento de modelos personalizados. Requer conhecimento de programação e linha de comando.
  • COMSOL Multiphysics: Permite a simulação de fenômenos multifísicos acoplados, o que é muito relevante para reatores de biogás que envolvem fluxo, calor e reações químicas.
• Pós-processamento e Análise de Resultados: Aprenda a interpretar os resultados das simulações (campos de velocidade, pressão, concentração, temperatura). Utilize ferramentas de visualização para identificar zonas problemáticas e propor melhorias.
• Validação Experimental: Sempre que possível, valide os modelos de CFD com dados experimentais. A combinação de simulação e experimentação é crucial para garantir a precisão e a confiabilidade dos modelos.

5) Benefícios e vantagens da CFD na otimização de reatores de biogás

A aplicação da CFD oferece uma série de benefícios e vantagens significativas na otimização de reatores anaeróbios no processo de produção de biogás, confira os principais pontos:

• Redução de custos e tempo: evita a necessidade de protótipos físicos caros e demorados, permitindo testar diversas configurações de design virtualmente.
• Otimização do design: permite identificar e corrigir problemas de design antes da construção, resultando em reatores mais eficientes e compactos.
• Melhoria da eficiência do processo: otimiza a mistura, a transferência de massa e calor, e a remoção de produtos, levando a uma maior produção de biogás e melhor qualidade do efluente tratado.
• Compreensão aprofundada: fornece uma visão detalhada dos fenômenos internos do reator, que seriam difíceis ou impossíveis de observar experimentalmente.
• Previsão de desempenho: permite prever o desempenho do reator sob diferentes condições operacionais (variação da carga orgânica, temperatura).
• Segurança: ajuda a identificar potenciais riscos operacionais e a desenvolver estratégias para mitigá-los.

6) Principais elementos em uma modelagem CFD de reatores anaeróbios

Uma modelagem CFD eficaz de reatores de biogás requer a consideração de vários elementos-chave. Entre os principais elementos podemos citar:

• Geometria do Reator: A representação precisa da geometria do reator é fundamental. Isso inclui o volume do reator, a forma, a localização das entradas e saídas, e a presença de agitadores ou outros componentes internos.
• Malha Computacional: A qualidade da malha (refinamento, ortogonalidade) impacta diretamente a precisão e a estabilidade da simulação. Regiões com gradientes acentuados (perto de agitadores, entradas) requerem malhas mais refinadas.
• Modelos Físicos: Seleção adequada de modelos para representar os fenômenos físicos:
  • Modelos de Turbulência: Essenciais para capturar o comportamento do fluxo em reatores de grande escala. Modelos como k-epsilon, k-omega SST são comumente utilizados.
  • Modelos Multifásicos: Para simular a interação entre as fases líquida, sólida (lodo) e gasosa (biogás). Modelos Euleriano-Euleriano ou VOF (Volume of Fluid) são opções comuns.
  • Modelos de Transferência de Calor: Se a temperatura for um fator crítico, modelos de transferência de calor por convecção e condução devem ser incluídos.
• Condições de Contorno: Definição precisa das condições nas fronteiras do domínio de simulação, como vazões de entrada e saída, temperaturas, e condições de parede (parede sem deslizamento).
• Modelos Bioquímicos: Acoplamento de modelos cinéticos que descrevem as reações de digestão anaeróbia e a produção de biogás. Isso pode ser feito através de UDFs (User-Defined Functions) em softwares comerciais ou implementações diretas em softwares de código aberto.
• Propriedades dos Fluidos: Definição das propriedades físicas dos fluidos envolvidos (densidade, viscosidade) e como elas variam com a temperatura e a composição.
• Convergência e Estabilidade: Garantir que a simulação atinja a convergência (solução estável) e que os resultados sejam independentes do tempo de passo e do critério de convergência.

7) Exemplos de Casos e Estudos na Área de Biogás

A CFD tem sido aplicada com sucesso em diversos estudos e casos práticos na área de biogás:

• Otimização de sistemas de mistura: Pesquisadores utilizaram CFD para comparar a eficiência de diferentes tipos de agitadores mecânicos e sistemas de injeção de gás em reatores de biogás, identificando configurações que minimizam zonas mortas e otimizam a produção.
• Design de reatores UASB, CSTR: Estudos de CFD têm sido fundamentais para otimizar o design de reatores UASB, analisando o impacto da geometria do distribuidor de afluente e do separador de fases na hidrodinâmica e na retenção de biomassa.
• Análise de reatores de grande escala: A CFD permite simular o comportamento de reatores de biogás em escala industrial, o que seria inviável ou extremamente caro com experimentos físicos. Isso inclui a análise de grandes digestores agrícolas e industriais.
• Acoplamento com modelos bioquímicos: Muitos estudos avançados combinam a CFD com modelos cinéticos de digestão anaeróbia para prever não apenas o comportamento do fluxo, mas também a produção de metano e a degradação da matéria orgânica em diferentes regiões do reator.
• Avaliação de impacto da geração de biogás: A CFD tem sido usada para entender como a formação e o movimento das bolhas de biogás afetam a mistura e a hidrodinâmica geral do reator, fornecendo insights para otimizar a remoção de gás e evitar problemas de flutuação de lodo.

Esses exemplos demonstram a versatilidade e o valor da CFD como uma ferramenta para pesquisa, desenvolvimento e otimização de tecnologias de biogás.

8) Considerações Finais

Como apresentado aqui, a Dinâmica de Fluidos Computacional (CFD) é uma ferramenta poderosa e essencial para a compreensão, otimização e design de reatores anaeróbios para a produção de biogás. Ao simular os complexos fenômenos de fluxo, mistura, transferência de massa e calor, e reações bioquímicas, a CFD permite que estudantes,  pesquisadores e profissionais aprimorem a eficiência dos reatores, reduzam custos e acelerem o desenvolvimento de tecnologias de biogás mais sustentáveis.

Para aqueles que desejam ingressar nesta área, uma combinação de conhecimentos em mecânica dos fluidos, CFD, bioprocessos e familiaridade com softwares de simulação é o caminho para o sucesso.

Mas esse caminho pode começar já na escola. Estudar matemática, física, química e biologia não é apenas para passar de ano, é um camnho inicial para abrir portas para o futuro. Ao compreender como o biogás é produzido e como a engenharia resolve problemas reais por meio da simulação computacional, os estudantes percebem que a ciência está ao alcance de todos. E mais: que eles também podem ser protagonistas da inovação.

Na Série Biogás nas Escolas, mostramos que temas complexos podem e devem ser explorados de forma acessível, prática e integrada. Hoje foi sobre  a Dinâmica de Fluidos Computacional (CFD). Amanhã, pode ser com você, sua turma e novas ideias que transformam o mundo.

9) Referências Bibliográficas

Artigos com acesso livre e revisado por pares

• CARBONI, Mattia et al. Safety distances for the sour biogas in digestion plants. Process Safety and Environmental Protection, v. 147, p. 1-7, 2021. https://doi.org/10.1016/j.psep.2020.09.025
• DABIRI, Soroush et al. On the effect of biogas bubbles in anaerobic digester mixing. Biochemical Engineering Journal, v. 173, p. 108088, 2021. https://doi.org/10.1016/j.bej.2021.108088
• DABIRI, Soroush; KUMAR, Prashant; RAUCH, Wolfgang. Integrating biokinetics with computational fluid dynamics for energy performance analysis in anaerobic digestion. Bioresource Technology, v. 373, p. 128728, 2023. https://doi.org/10.1016/j.biortech.2023.128728
• DAPELO, Davide; BRIDGEMAN, John. A CFD strategy to retrofit an anaerobic digester to improve mixing performance in wastewater treatment. Water Science and Technology, v. 81, n. 8, p. 1646-1657, 2020. https://doi.org/10.2166/wst.2020.086
• D'BASTIANI, Camila; KENNEDY, David; REYNOLDS, Anthony. CFD simulation of anaerobic granular sludge reactors: A review. Water research, v. 242, p. 120220, 2023. https://doi.org/10.1016/j.watres.2023.120220
• SAINI, Anand Kumar et al. Bioengineered bioreactors: a review on enhancing biomethane and biohydrogen production by CFD modeling. Bioengineered, v. 12, n. 1, p. 6418-6433, 2021. https://doi.org/10.1080/21655979.2021.1972195
• SOTO, Victor; ULLOA, Claudia; GARCIA, Ximena. A CFD design approach for industrial size tubular reactors for SNG production from biogas (CO2 Methanation). Energies, v. 14, n. 19, p. 6175, 2021. https://doi.org/10.3390/en14196175
• TOBO, Yohannis Mitiku; BARTACEK, Jan; NOPENS, Ingmar. Linking CFD and kinetic models in anaerobic digestion using a compartmental model approach. Processes, v. 8, n. 6, p. 703, 2020. https://doi.org/10.3390/pr8060703

Dicas de Livros

Para quem busca um conhecimento mais profundo, recomendamos a leitura dos seguintes livros:

1. ==>> PATANKAR, S. V.. Numerical Heat Transfer and Fluid Flow. Taylor & Francis. 1980. Este clássico da engenharia é leitura essencial para quem deseja compreender os fundamentos do Método dos Volumes Finitos, base de muitos softwares de CFD. Patankar apresenta os conceitos de forma clara, com foco na formulação matemática e física dos problemas de transferência de calor e escoamento de fluidos. Embora publicado há algumas décadas, continua extremamente relevante por sua abordagem didática e conceitualmente sólida, sendo ideal para estudantes e profissionais que estão dando os primeiros passos na simulação numérica de escoamentos. Mesmo que algumas técnicas estejam ultrapassadas em relação aos softwares modernos, os fundamentos apresentados são atemporais e formam uma excelente base para o entendimento profundo do CFD.
2. ==>> MALISKA, C. R.. Transferência de Calor e Mecânica dos Fluidos Computacional. LTC. 2ª edição. 2004.  Escrito por um dos pioneiros do CFD no Brasil, este livro oferece uma visão abrangente e bem estruturada das etapas envolvidas na modelagem computacional de problemas térmicos e fluidodinâmicos. Com base no Método dos Volumes Finitos, Maliska conduz o leitor por todo o processo de resolução numérica, desde a formulação das equações de conservação até a discretização e solução de sistemas lineares. A linguagem acessível e a organização do conteúdo tornam a obra ideal para quem busca uma ponte entre a teoria e a aplicação prática. É especialmente útil para estudantes de graduação e pós-graduação em engenharia, assim como profissionais que atuam com simulações térmicas e de escoamento em projetos industriais.
3. ==>> VERSTEEG, H. K.; MALALASEKERA, W.. An introduction to Computational Fluid Dynamics: The Volume Finite Method. Prentice Hall. 2ª edição. 2007.  Este livro é uma excelente porta de entrada para o universo do CFD. Recomendado para iniciantes, cobre os conceitos fundamentais de métodos numéricos, as bases da fluidodinâmica computacional e a formulação das equações governantes. Com exemplos práticos e abordagem progressiva, Versteeg e Malalasekera ajudam o leitor a desenvolver uma compreensão intuitiva dos métodos computacionais aplicados à engenharia de escoamentos. É ideal para quem está começando no tema, seja em cursos de graduação, iniciação científica ou especializações, e deseja aprender os princípios que sustentam as ferramentas de simulação modernas.

Sugestão Aula (PDF)

• Aula: Introdução a Fluidodinâmica Computacional - Universidade Federal Fluminense (2018)
• Prof. Dr. João Felipe Mitre de Araujo [Lattes, Researchgate, LinkedIn]
•  Disponível em: professores.uff.br/mitre/CFD (acesso em 26/07/2025)
